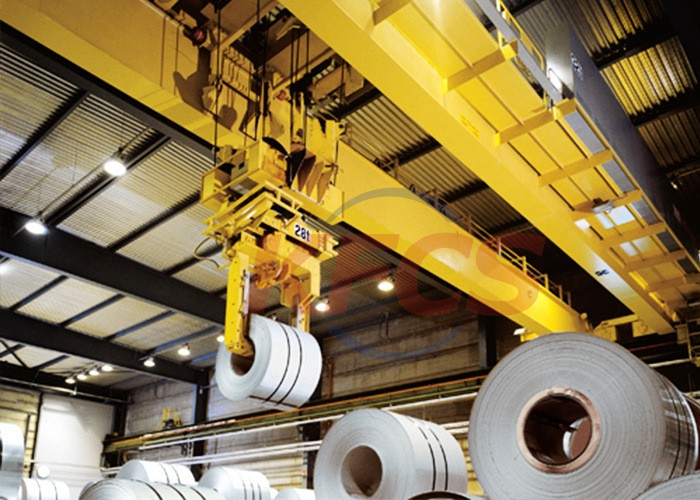

自動化工廠中無人天車的應用
在多數情況下，天車運行依靠人工操作，工作環境單調，工人勞動強度大，容易發生誤操作，設備運行效率低，安全性差。無人值守天車控制系統不僅可以實現降低故障率和能耗，提高天車的安全效率，還能降低工人的勞動強度，提高安全性。 系統架構
由于無人天車控制系統結構復雜，工況多變，為適應各種工況下的應用及擴展，不同場景將使用不同系統。根據鋼鐵行業的工況和環境特點，采用工業以太網、工業無線以太網、DP網絡配合使用的模式，確保系統對傳感器和執行機構信號的實時獲取和傳達，從而大大增強網絡系統的可靠性和穩定性。
1、PLC控制系統
為了實現自動鋼卷搜索、自動提升、放卷和自動無人行駛的功能，必須對天車及其附屬設備進行精確控制。對鋼卷進行定位識別后，自動提升鋼卷，通過天車位置控制到達鋼卷目標庫位后自動放卷。為了提高作業效率，保證連續作業過程中的作業安全，無人天車系統還將對天車的水平位置、垂直位置等進行統一協調控制。
2、電控系統
天車的多個動作均采用多傳動交流變頻傳動系統，是實現起重機人性化、智能化的必要條件，并有如下幾個的特點。
(1) 傳動電機變頻裝置采用統一的整流裝置，能夠?qū)崿F(xiàn)電機實際的功率反饋；
(2) 多種報警信息完善，不僅保護了電機設備，而且為維護人員提供處理信息；傳動交流變頻傳動設備體積更加小，模塊化的結構便于診斷和更換；
(3) 天車的速度控制和位置控制更加可靠、準備和安全；
(4) 實現天車運行過程中自身的防擺、防扭及天車之其他設備之間的防碰撞等多種實用功能；
(5) 天車的PLC控制系統經過變頻器控制電機，保證電機等電氣設備能夠平穩的啟動和停止；
(6)由變頻器控制的電機，大大延長了設備的使用壽命，增加了維護周期，延長了電機使用壽命，減小故障的發生率。
3、防擺控制系統
在天車運行過程中，如果夾具的下擺幅度較大，則會影響天車的起升和下放，降低生產效率。在嚴重情況下，會引起夾具與鋼線圈的碰撞。因此，當天車水平或垂直運動時，必須控制夾具下部的擺動范圍。通過擺動角度檢測器檢測大車和小車的擺動角度。PLC根據擺動角度和擺動方向計算補償速度，然后疊加大車和小車的控制速度，從而控制天車夾具的擺動。
目前該系統已適用于鋼筋、高線盤圓庫、板卷庫、廢鋼車間、集裝箱碼頭、物流庫、裝配車間等場合的自動裝卸車作業；隨著科技的不斷進步，起重機械設備也越來越多樣化。
