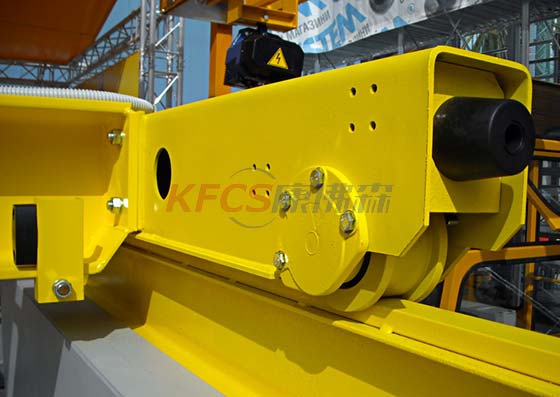

在雙梁行車工作過程時，常因行車車輪裝配不夠或軌道跨度間距及直線度超出規范要求等原因，導致起重機車輪輪緣與軌道發生摩擦而磨損。若車輪磨損嚴重而又沒及時更換，會導致江蘇雙梁行車運行發生障礙，嚴重時產生事故，這種情況下就要求對行車車輪磨損極限時進行報警。

江蘇雙梁行車車輪廠家使用一種結構簡單、使用方便的起重機的車輪磨損報警結構，它能夠在起重機車輪磨損到極限時進行報警，從而提醒維修人員更換車輪，保證起重機的正常運行。包括起重機的車架、車輪，車輪支撐于車架下端的兩個安裝壁，車輪的兩軸端分別設有一限位凸緣，車架下端的兩個安裝壁之間設有一導向滑桿，導向滑桿的兩端分別與安裝壁固定連接，導向滑桿上套有壓縮彈簧以及兩個沿豎直方向延伸的限位擋桿，壓縮彈簧的兩端分別與兩限位擋桿接觸。兩個限位擋桿的下端分別安裝有一個軸承，兩個軸承位于車輪的兩個限位凸緣之間，各軸承分別與對應側的限位凸緣接觸。車架的兩個安裝壁上分別設有限位開關，各限位開關分別與對應側的限位擋桿對應，兩個限位開關分別與報警器電連接。

江蘇行車車輪磨損報警結構設計特點

提高限位擋桿沿導向滑桿滑動的穩定性，防止限位擋桿單側受力，提高限位擋桿的使用壽命。優選地，所述各限位擋桿與對應側的安裝壁之間分別設有彈力小于壓縮彈簧的第二壓縮彈簧，兩個第二壓縮彈簧均套在導向滑桿上，各第二壓縮彈簧的兩端分別與對應的限位擋桿、安裝壁接觸。

有效地固定軸承，所述各軸承套在對應的限位擋桿上，并通過螺母鎖定。

有效地固定導向滑桿，所述導向滑桿的兩端為螺紋段，導向滑桿的兩螺紋段分別穿過對應的安裝壁，并通過第二螺母鎖定。

對導向滑桿周向定位，防止其轉動，優選地，所述導向滑桿與兩個限位擋桿花鍵配合。
